Markov Rasgele Alanları (Markov Random Fields -MRF-), Gürültü Giderme

MRF formülasyonu şöyle der: Bir görüntüyü gözlemlediğimizde, aslında gözlemleyemediğimiz bir şeyin — temiz, gerçek sahnenin — gürültülü bir versiyonunu görüyoruz. Gürültü giderme problemi özünde şu soruyu sormaktır: elimizdeki bozulmuş piksellerden yola çıkarak, altta yatan gerçeği nasıl kurtarabiliriz?

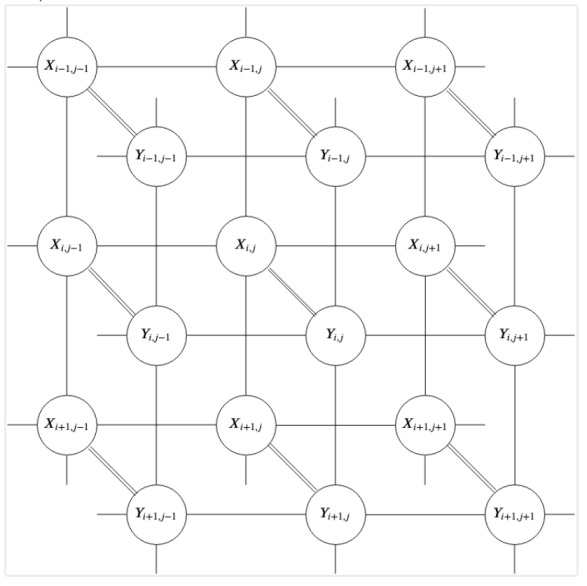

Yukarıdaki grafik bu ilişkiyi özetlemektedir. Her \(x_{i,j}\) düğümü (ki bir olasılıksal değişken), doğrudan gözlemlediğimiz gürültülü pikseli temsil eder. Her \(y_{i,j}\) düğümü ise bulmak istediğimiz gizli, temiz pikseli temsil eder. İki katman ayrı tutulmuştur: X düğümleri bağımsız gürültü kanalları aracılığıyla karşılık gelen Y düğümlerine bağlanırken, Y düğümleri kendi aralarında yatay ve dikey komşuluklar boyunca birbirine bağlıdır. Bu ikinci bağlantı kümesi kritiktir — doğal görüntülerin yerel olarak düzgün olma eğiliminde olduğu, yani komşu piksellerin birbirine yakın değerler alması gerektiği inancını kodlar. Olasılıksal açıdan düğüm (değişken) arasındaki bağlantılar bir koşulsal olasılık ilişkisini ima eder.

Bu yapı bir Markov Rastgele Alanıdır (MRF) ve matematiksel olarak şunu söylememizi sağlar: her \(y_{i,j}\), tüm görüntü verildiğinde yalnızca doğrudan komşularına bağlıdır. Bu yerel bağımsızlık özelliği, hesaplanamaz görünen küresel bir olasılık problemini yönetilebilir yerel bir probleme dönüştürür ve aşağıda türetilen gürültü giderme algoritmasının temelidir.

Görüntü gürültü giderme matematiğini türetmek için görüntüyü yalnızca bir sayı ızgarası olarak değil, rastgele değişkenlerden oluşan bir küme olarak ele alıyoruz, ve olasılıksal bir çerçeveden probleme bakıyoruz. İki bilgi parçasıyla başlıyoruz:

Bayes Teoremi’ne göre, gördüğümüz gürültü verildiğinde bir görüntünün “doğru” temiz görüntü olma olasılığı şöyledir:

X ve Y, temelde bir ızgara üzerinde düzenlenmiş bireysel rastgele değişkenlerden oluşan koleksiyonlar olan Rastgele Alanlardır. Görüntü \(N \times N\) boyutundaysa, Y yalnızca tek bir rastgele değişken değil, \(N^2\) rastgele değişkenden oluşan bir kümedir: \(Y = \{y_{1,1}, y_{1,2}, \ldots, y_{N,N}\}\). Her \(y_{i,j}\), \(L = \{0, 1, \ldots, 255\}\) kümesindeki herhangi bir tam sayı değerini alabilen ayrık bir rastgele değişkendir.

Önsel (prior) dağılım — her piksel yalnızca komşularına bağlıdır (MRF varsayımı):

\[ P(Y | X) \propto \prod_{i,j} P(x_{i,j} | y_{i,j}) \cdot \prod_{i,j} P(y_{i,j} | \mathcal{N}(y_{i,j})) \]

Gibbs örneklemesi sayesinde tüm pikseller üzerindeki bu devasa birleşik dağılımdan tek seferde örnekleme yapmak yerine, her pikseli kendi yerel koşullu dağılımından örnekliyoruz. Yukarıdaki denklem bize tüm pikseller üzerindeki birleşik sonsalı aynı anda verir.

Tek bir piksel \(y_{i,j}\) için koşullu dağılım \(P(y_{i,j} \mid Y_{-(i,j)}, X)\)’i, yani diğer her şey sabit tutulduğunda tek bir pikselin dağılımını hesaplamamız gerekir. Bunu, \(y_{i,j}\)’yi içermeyen tüm terimleri sabit olarak ele alarak yaparız. Çarpımları gözden geçirip “\(y_{i,j}\)’ye gerçekten bağlı olan terimler hangileri?” diye sorduğumuzda yalnızca ikisi hayatta kalır: olabilirlik çarpımından \(P(x_{i,j} \mid y_{i,j})\) ve on dağılım çarpımından \(P(y_{i,j} \mid \mathcal{N}(y_{i,j}))\), tabii \(y_{i,j}\)’nin komşularına ait MRF terimleri de \(y_{i,j}\)’yi içerir, ancak Hammersley-Clifford teoremi kapsamında (ki yakın komşulara bağlılık uzak olanlarla eşdeğerdir der) bunlar önsel dağılım teriminin kodladığı yerele indirgenir. Dolayısıyla \((k,l) \neq (i,j)\) olan tüm \(y_{k,l}\)’leri sabitler, sabit olan her şeyi atarız ve geriye kalan \(P(x_{i,j} \mid y_{i,j})\, P(y_{i,j} \mid \mathcal{N}(y_{i,j}))\) ile orantılıdır. Bu odaklama adımı aslında diğer tüm pikselleri onlara koşullanarak dışarı marjinalleştirmektir — ki bu da Gibbs adımıdır.

\[ P(y_{i,j} \mid \mathcal{N}(y_{i,j}), x_{i,j}) \propto P(x_{i,j} \mid y_{i,j})\, P(y_{i,j} \mid \mathcal{N}(y_{i,j})) \]

Piksel bazında bağımsız gürültü varsayımıyla (her \(x_{i,j}\) bağımsız olarak bozulmaya uğramış kabul ediyoruz):

Düzgün bir önsel dağılım varsayımıyla (bir piksel komşularıyla uyuşmalıdır):

\[ P(y_{i,j} | \mathcal{N}(y_{i,j})) \propto \exp\!\left(-\sum_{z \in \mathcal{N}(y_{i,j})} |y_{i,j} - z|\right) \tag{2} \]

\[ E(y_{i,j}) = \sum_{z \in \mathcal{N}(y_{i,j})} |y_{i,j} - z| + \lambda|y_{i,j} - x_{i,j}| \]

Fiziğe dayalı modellerde olasılığı Enerji (E) ile ilişkilendiririz. (2)’de \(\propto\) kullandık; bu normalleştiricinin atıldığı anlamına gelir. Tam ifade şöyledir:

\(\sum_{z \in \mathcal{N}(y_{i,j})} |y_{i,j} - z|\) olasılıksal bir nicelik olarak garip görünebilir, ama neyi ölçtüğünü düşünün — bir aday piksel değeri \(k\)’nın komşularıyla olan toplam uyuşmazlığını ölçüyor. Bu toplam:

Karşılaştırmak gerekirse, Gaussian dağılımı da bir şeyden uzaklığı ölçer — bu durumda bir değer ile ortalama arasındaki uzaklığı. Ortalamadan uzaklaştıkça ceza artar (düşük olasılık); yaklaştıkça ödül büyür (yüksek olasılık). L1 önsel dağılımı aynı şekilde çalışır; yalnızca ‘ortalama’, yerel komşuluk uzlaşısıyla değiştirilir — sabit bir hedef yoktur, yalnızca yakın piksellerin anlaşması vardır.

\(\exp(-E)\) neden düşük enerji = yüksek olasılık sağlar? \(E\) arttıkça \(-E\) azalır ve dolayısıyla \(\exp(-E)\) monoton biçimde azalır. Üstel fonksiyonun özellikle seçilmesi, bunu istatistiksel fiziğe (Boltzmann dağılımı) bağlayan ve olasılıkların her zaman pozitif olmasını güvence altına alan şeydir.

Maskeleri (dama tahtası deseni) kullanmamızın nedeni bu rastgele değişkenlerin bağımsızlığıyla ilgilidir. Bir MRF’de iki rastgele değişken \(y_a\) ve \(y_b\), komşu değillerse koşullu olarak bağımsızdır. Bu, vektörleştirilmiş kodda Gibbs örneklemesinin kurallarını ihlal etmeden binlerce pikseli aynı anda örneklememizi sağlayan kaldıraç / mekanizmadır.

Amacımız bu olasılığı maksimize eden Y’yi bulmaktır (MAP tahmini). \(P(X)\) herhangi bir gürültülü görüntü için sabit olduğundan, payı maksimize etmeye odaklanırız: \(P(X | Y)\, P(Y)\). Kodda bu, her hedef piksel için 8 çevreleyen pikseli (3×3 pencere) toplayan doldurulmuş görüntü ve komşular yığını tarafından işlenir.

Bu enerji değerlerini piksel değeri için bir “seçime” dönüştürmek amacıyla Gibbs dağılımını kullanırız.

Sayısal İstikrar (Stability): \(\exp(-E)\) hesaplanırken bilgisayar hatalarını (NaN) önlemek için üs almadan önce minimum enerjiyi çıkarırız:

\[ \frac{e^{-E_i}}{\sum_j e^{-E_j}} = \frac{e^{-(E_i - \min E)}}{\sum_j e^{-(E_j - \min E)}} \]

Koddaki örnekleme adımı, \(P(y_{i,j} | \mathcal{N}(y_{i,j}), x_{i,j})\) koşullu olasılık dağılımına uygulanan Ters Dönüşüm Örneklemesinin doğrudan bir uygulamasıdır. Bu, hesaplanması imkânsız olan global normalleştirme sabitini hesaplamadan görüntü uzayını keşfetmemizi sağlayan Gibbs Örnekleyicisinin temel mekanizmasıdır.

Bir Markov Rastgele Alanında, komşuluğu \(\mathcal{N}(y_{i,j})\) ve gözlemlenen veri \(x_{i,j}\) verildiğinde tek bir pikselin olasılığı şöyledir:

\[ P(y_{i,j} = k \mid \mathcal{N}(y_{i,j}),\, x_{i,j}) = \frac{\exp(-E(k))}{\sum_{m=0}^{255} \exp(-E(m))} \tag{1} \]

Burada \(E(k)\), piksel \(k \in \{0, \ldots, 255\}\) değerini aldığındaki enerjidir. Kodda probs değişkeni, geçerli maskedeki her piksel için bu ayrık olasılık dağılımını temsil eder. Paydayı değerlendirmek için aynı anda tüm 256 aday için \(E(k)\)’ya ihtiyacımız vardır. Kodda \(z\), possible_vals = np.arange(256) ile değiştirilir; bu da yukarıdaki skaler hesaplamayı tüm adaylar üzerinde vektörleştirilmiş bir hesaplamaya dönüştürür:

prior = np.sum(np.abs(target_neighbors[:, :, np.newaxis] - possible_vals), axis=1)
loss = lam * np.abs(target_noisy[:, np.newaxis] - possible_vals)

Yukarıdaki satırlar, her komşu \(z\) ve her aday değer \(k \in \{0, \ldots, 255\}\) için \(|z - k|\)’yı hesaplıyor. “Bu pikselin alabileceği 256 olası değerin her biri için, komşular bu değerden ne kadar uzakta?” sorusunu soran vektörleştirilmiş bir yoldur. Boyutlar daha açık hale getirir:

Dolayısıyla nihai prior dizisi, tüm \(K\) piksel ve \(k\)’nin tüm 256 değeri için eşzamanlı olarak değerlendirilen \(\sum_{z \in \mathcal{N}(y_{i,j})} |k - z|\)’dir. Vektörsel yayınlama, matematikte her aday \(k\) için komşular üzerindeki toplam olarak yazacağınız işi yapıyor.

probs’daki olasılıklara göre bir \(k\) değeri seçmek için Kümülatif Dağılım Fonksiyonunu (CDF) kullanırız. \(F(k)\) olarak tanımlanan CDF, \(k\)’ya kadar tüm değerlerin olasılıklarının toplamıdır:

Bu satır, olasılık kütle fonksiyonunu (toplamı 1 olan) 0’dan başlayıp 1’de biten bir “merdiven” fonksiyonuna dönüştürür.

Örneklemenin temel teoremi şunu belirtir: \(U\), \([0, 1]\) üzerinde düzgün dağılımlı bir rastgele değişkense, \(X = F^{-1}(U)\), \(F\) dağılımına sahiptir. Bunu uygulamak için: \(r \in [0, 1]\) aralığında düzgün bir rastgele sayı üretilir. Kod: random_vals = np.random.rand(len(target_noisy), 1). \(F(k) \geq r\) koşulunu sağlayan en küçük \(k\) indeksi bulunur. Kod: Y[mask] = np.argmax(cum_probs > random_vals, axis=1).

Gibbs Örneklemesi bir Markov Zinciri Monte Carlo (MCMC) yöntemidir. \(P(y_1, y_2, \ldots, y_n)\) birleşik olasılığını hesaplamak yerine — bu \(256^{\text{Yükseklik} \times \text{Genişlik}}\) kombinasyonu gerektirir — yerel koşullu dağılımlardan örnekleme yaparsınız. Matematik, her pikselin yerel koşullu dağılımından yeterince uzun süre örnekleme yaparsanız, elde edilen Y görüntüsünün nihayetinde gerçek, global sonsal (posterior) dağılımından \(P(Y | X)\) bir örnek olacağını garanti eder.

Matematiksel Adım	Formül	Kod Satırı
Yerel Koşullu	\(P(y_{i,j} \mid \mathcal{N}(y_{i,j}), x_{i,j})\)	`probs = np.exp(...) / sum(...)`
CDF Hesabı	\(F(k) = \sum P(m)\)	`np.cumsum(probs, ...)`
Düzgün Rastgele	\(U \sim \text{Unif}(0,1)\)	`np.random.rand(...)`
Ters Eşleme	\(k^* = \min\{k : F(k) \geq U\}\)	`np.argmax(cum_probs > random_vals, ...)`

np.argmax’ı bir boolean dizi üzerinde kullanarak (cum_probs > random_vals), NumPy koşulun doğru olduğu ilk indeksi belirler; bu da vektörleştirilmiş maskedeki her piksel için eşzamanlı olarak \(F^{-1}(U)\) işlemini gerçekleştirir.

Standart bir döngüde bir pikseli güncelleyip ardından bir sonrakine geçersiniz. Ancak bir piksel yalnızca komşularına ve \(x_{i,j}\)’ye bağlı olduğundan, tüm “Çift” pikselleri aynı anda güncelleyebilirsiniz; çünkü hiçbiri birbirinin komşusu değildir.

Matematik: Görüntüyü bağımsız kümelere (4 maske) bölerek, bir \(y_{i,j}\) değerleri grubunu güncellerken \(\mathcal{N}(y_{i,j})\) ve \(x_{i,j}\) kanıtının sabit kaldığını garanti ederiz.

Kod: İşte bu yüzden for mask in masks: vardır ve ardından binlerce piksel için aynı anda 256 olası gri düzeyin tümü için enerjiyi hesaplayan devasa bir NumPy vektörsel yayını gelir.

Kesin olarak söylemek gerekirse, MAP (Maksimum A Posteriori) ve Gibbs Örneklemesi iki farklı çıkarım felsefesini temsil eder; ancak bu makale ve MRF bağlamında genellikle aynı madalyonun iki yüzü olarak tartışılırlar. Bu, bir çelişkiden çok optimizasyondan simülasyona bir geçiştir.

Gradyan yükselişi gibi yöntemler sıklıkla yerel maksimumda takılı kalır. Gibbs Örneklemesi, enerji yüzeyinde daha sağlam biçimde gezinir: yalnızca “tepeyi tırmanmak” yerine örnekleme yaparak algoritma yerel minimumlardan çıkabilir. \(\beta\)’yı (ters sıcaklık) artırdıkça, \(P(Y | X)\) dağılımı mod etrafında çok “sivri” hale gelir ve yüksek \(\beta\)’da sonsaldan örnekleme MAP’i bulmakla eşdeğer hale gelir. Makale, olasılıksal çıkarım aracını (Gibbs) optimizasyon problemini (MAP) çözmek için kullanır; çünkü dağınık, gürültülü verilere karşı daha dayanıklıdır.

MAP size tek bir yanıt verir — tek en olası temiz görüntü. Gibbs örneklemesi ise prensipte makul temiz görüntülerin bir dağılımını verir. Pratikte, yeterli sayıda iterasyondan ve yüksek \(\beta\)’dan sonra örnekleyici zamanının neredeyse tamamını MAP çözümünün yakınında geçirir; dolayısıyla zincirin son karesi gürültü giderilmiş çıktı olarak kullanılır. Yani Gibbs kullanarak MAP sonucuna erişmiş oluyoruz, örnekleme sonsal dağılımı geziyor, fakat o zincirin ortalamasını almak yerine son varılan noktayı raporlayarak bir optimal tek nokta hesabı yapmış oluyoruz.

\(Z = \sum_{k=0}^{255} \exp(-E(k))\), bölme fonksiyonudur — olasılıkların toplamının 1 olmasını sağlamak üzere seçilmiştir, tüm 256 olası piksel değeri üzerinden \(\exp(-E)\)’nin toplamıdır.

Örnekleme kodu \(Z\)’yi hiçbir zaman açıkça hesaplamaz; probs /= np.sum(probs, axis=1, keepdims=True) satırı normalizasyonu analitik olarak değil, 256 aday değer üzerinden örtük biçimde gerçekleştirir. Başka bir deyişle, kod normalizasyonu yapar, yalnızca \(Z = \sum_{k=0}^{255} \exp(-E(k))\)’yı softmax benzeri adımın bir parçası olarak örtük biçimde hesaplar.

Dolayısıyla \(\propto\) ifadesi dağılımın formunu türetmek için yeterlidir, ancak \(Z\) kodda olasılık normalizasyon adımının paydası kılığında belirir. Bu, özet tabloda doğrudan karşılık bulur:

\[P(y_{i,j} \mid \mathcal{N}(y_{i,j}), x_{i,j}) = \frac{\exp(-E(k))}{\sum_{m=0}^{255} \exp(-E(m))}\]

Bu payda \(Z\)’nin ta kendisidir; probs /= np.sum(...) bölme işlemi \(Z\)’yi yerel olarak hesaplar. probs.shape’e bakıldığında bizim örnek için (12769, 256) sonucu görüyoruz; buradaki 256, toplama işleminin gerçekleştirildiği 256 aday değere karşılık gelir.

(12769, 256) dizisinin her satırı, bir pikselin 256 aday değer üzerindeki tam dağılımını temsil eder. probs /= np.sum(probs, axis=1, keepdims=True) işleminde axis=1 boyunca, yani o 256 sütun üzerinden toplama yapılır; bu da maskedeki 12769 pikselin her biri için \(Z = \sum_{k=0}^{255} \exp(-E(k))\)’yı bağımsız olarak hesaplamak anlamına gelir. Böylece, piksel başına bir tane olmak üzere, 12769 ayrı bölümleme fonksiyonu tek bir vektörleştirilmiş adımda elde edilir.

12769 sayısı bir doğruluk kontrolü işlevi görüyor aslında: görüntü \(113 \times 113 = 12769\) piksel boyutundaysa, her seferinde piksellerin yaklaşık dörtte biri dama tahtası maskelerinden birine düşer.

import numpy as np, skimage

def denoise_mrf_gibbs(noisy_img, iterations=12, lam=1.0):
    M, N = noisy_img.shape
    Y = noisy_img.copy().astype(np.float32)
    possible_vals = np.arange(256, dtype=np.float32)
    masks = [
        (np.arange(M)%2 == 0)[:, None] & (np.arange(N)%2 == 0),
        (np.arange(M)%2 == 0)[:, None] & (np.arange(N)%2 == 1),
        (np.arange(M)%2 == 1)[:, None] & (np.arange(N)%2 == 0),
        (np.arange(M)%2 == 1)[:, None] & (np.arange(N)%2 == 1)
    ]
    for it in range(iterations):
        for mask in masks:
            padded = np.pad(Y, 1, mode='edge')
            neighbors = np.stack([
                padded[0:-2, 0:-2], padded[0:-2, 1:-1], padded[0:-2, 2:],
                padded[1:-1, 0:-2], padded[1:-1, 2:],
                padded[2:, 0:-2], padded[2:, 1:-1], padded[2:, 2:]
            ], axis=-1)
            target_neighbors = neighbors[mask]
            target_noisy = noisy_img[mask]
            prior = np.sum(np.abs(target_neighbors[:, :, np.newaxis] - possible_vals), axis=1)
            loss = lam * np.abs(target_noisy[:, np.newaxis] - possible_vals)
            energy = prior + loss
            probs = np.exp(np.min(energy, axis=1, keepdims=True) - energy)
            probs /= np.sum(probs, axis=1, keepdims=True)
            cum_probs = np.cumsum(probs, axis=1)
            random_vals = np.random.rand(len(target_noisy), 1)
            Y[mask] = np.argmax(cum_probs > random_vals, axis=1)
    return Y

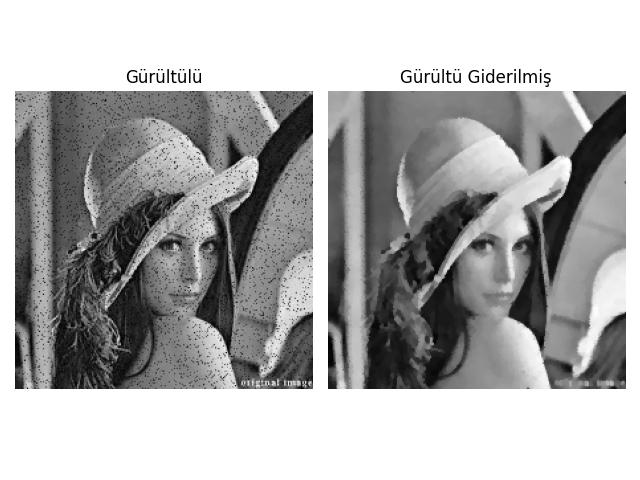

img_noisy = skimage.io.imread('../../func_analysis/func_70_tvd/lena-noise.jpg', as_gray=True)
if img_noisy.max() <= 1.0:
    img_noisy = (img_noisy * 255).astype(np.uint8)

denoised_img = denoise_mrf_gibbs(img_noisy, iterations=10, lam=2.5)

fig, axes = plt.subplots(1, 2)
axes[0].imshow(img_noisy, cmap='gray')
axes[0].set_title('Gürültülü')
axes[0].axis('off')
axes[1].imshow(denoised_img, cmap='gray')
axes[1].set_title('Gürültü Giderilmiş')
axes[1].axis('off')
plt.tight_layout()
plt.savefig('lena1.jpg')
